Thang máy đã dần trở thành thiết bị di chuyển không thể thiếu trong các khách sạn, cao ốc văn phòng, khu phức hợp sang trọng, lâu đài, biệt thự và cơ sở hạ tầng giao thông công cộng. Vậy đã có bao giờ bạn tự hỏi cấu tạo thang máy gồm những bộ phận gì? Nguyên lý hoạt động của thang máy ra sao? Trong bài viết này, ELUX VIỆT NAM sẽ cùng các bạn tìm hiểu và giải đáp những câu hỏi trên.
1. Cấu tạo thang máy
Thang máy là một thiết bị vận tải chạy theo chiều đứng để vận chuyển người, hàng hóa giữa các tầng của một công trinh xây dựng. ELUX VIỆT NAM sẽ chia cấu tạo thang máy gồm 2 phần chính đó là: hố PIT thang máy và các thiết bị có trong thang máy.
1.1 Hố PIT thang máy
Hố PIT là phần đặc biệt quan trọng trong cấu tạo thang máy. Nó quyết định trực tiếp đến việc lắp đặt và đảm bảo hoạt động an toàn cho thang máy.
Cấu tạo của hố PIT bao gồm các phần như:
- Hố PIT thang: Là phần nằm dưới cùng của thang máy. Thường thấp hơn mặt sàn tầng dưới cùng khoảng 800mm – 1400mm.
- Giếng thang: Là khoảng không gian nằm theo phương thẳng đứng từ trên xuống dưới có kích thước khoảng hơn 2m2.
- Phòng máy: Là phần chứa động cơ thang máy nằm ở trên cùng của giếng thang máy. (Chỉ có đối với thang máy có phòng máy).
Giải pháp “Thang máy không hố pit“.
1.2 Thiết bị trong thang máy
Thang máy phân chia theo cấu tạo sẽ có 2 loại chính: Thang máy có phòng máy và Thang máy không có phòng máy.
Tìm hiểu chi tiết “Sự khác biệt giữa thang có phòng máy và thang không phòng máy”
1.2.1 Các thiết bị cấu tạo của thang máy có phòng máy
+) Động cơ máy kéo
Thường được lắp đặt trong phòng máy hoặc dưới hố thang. Chức năng chính của động cơ là kéo dẫn động, giảm tốc, làm quay puli – kéo cabin lên, xuống. Hệ thống phanh được gắn trên động cơ giúp quá trình dừng tầng trở nên nhịp nhàng và êm ái. Giúp cabin dừng đứng tầng và chính xác hơn.
Xem thêm các sản phẩm động cơ thang máy tại đây
+) Tủ điều khiển thang máy
Có thể coi đây là “bộ não” của thang máy. Hoạt động thang máy có diễn ra suôn sẻ và an toàn hay không phụ thuộc hết vào tủ điều khiển. Tủ lắp đặt tại phòng máy và được lập trình tự động khiến thang máy hoạt động một cách trơn tru. Được thiết kế bao gồm các phần điện tử và thiết bị điện tử.
Ngoài ra, thang máy còn được lắp thêm hệ thống đèn tín hiệu ở cửa tầng và cả trong cabin.
Sản phẩm tủ điều khiển thang máy
+) Bộ giảm chấn
Thiết bị được lắp đặt ở dưới thang máy. Có chức năng dừng đỡ cabin, làm giảm sự dung lắc khi dừng tầng của thang máy.
+) Cabin thang máy
Là bộ phận chính để vận chuyển hành khách hoặc hàng hóa. Để không gian trong cabin trở nên sang trọng và tinh tế hơn thì việc trang trí là không thể bỏ qua. Tùy vào mục đích sử dụng mà có thể trang trí thêm hoa văn, gương, trần giả, sàn,… và rất nhiều mục khác.
+) Rail, cáp thang máy, đối trọng
Rail: Có chức năng dẫn cabin thang máy đi đúng hướng, không bị lệch khỏi thiết bị. Rail được lắp dọc theo giếng thang khi lắp đặt thang máy.
Cáp thang máy: Bao gồm cáp tải và cáp hành trình. Cáp tải sẽ kéo nối cabin và đối trọng để truyền lực dẫn động của máy kéo. Cáp hành trình dùng để cung cấp tín hiệu và nguồn điện cho cabin.
Đối trọng: Giúp cân bằng tải trọng của cabin
+) Thắng cơ
Là thiết bị khống chế hoặc kìm hãm thang máy khi có dấu hiệu chạy quá tốc. Đây là thiết bị bắt buộc phải có để đảm bảo an toàn cho người dùng thang máy.
+) Puly
Thiết bị phân làm 2 loại với chức năng khác nhau. Puly căng cáp tạo độ căng thích hợp cho cáp của bộ chống quá tốc. Còn puly treo cabin giúp nối đầu cabin với đối trọng bằng cáp tải.
+) Shoe dẫn hướng
Thiết bị dẫn hướng cabin và đối trọng chạy dọc theo ray dẫn hướng.
+) Hệ thống báo tải
Lắp đèn tín hiệu hoặc chuông báo tải khi số người hay hàng trong thang máy quá đông, quá nhiều mà thang máy không thể di chuyển được.
Xem thêm bài viết “Thi công lắp đặt thang máy“
1.2.2 Các thiết bị cấu tạo của thang máy không phòng máy
Thang máy không phòng máy được thiết kế đơn giản gọn nhẹ. Cấu tạo thang máy không phòng máy bao gồm: Động cơ, tủ điều khiển, bộ giảm chấn, cabin, rail, cáp thang máy, đối trọng, thắng cơ, puly, shoe dẫn hướng, hệ thống báo tải.
Nói chung, cấu tạo của thang máy không phòng máy cũng giống thang máy có phòng máy. Điểm khác nhau duy nhất chính là bộ động cơ và một số thiết bị khác.
+) Động cơ
Thang máy không phòng máy sử dụng động cơ không hộp số. Đông cơ sử dụng công nghệ nam châm vĩnh cửu nên tránh được việc ô nhiễm môi trường, tiết kiệm diện tích và điện năng. Chức năng chính của động cơ là giúp di chuyển cabin lên xuống.
+) Các thiết bị khác
Một số thiết bị được lắp cho thang máy không phòng máy: hộp vận hành HÍP và bao che đối trọng.
- Hộp vận hành HÍP: Được lắp đặt ở tầng trên cùng nhằm vận hành cabin trong quá trình bảo dưỡng bảo trì thang máy.
- Bao che đối trọng: Tấm bảo vệ chắn đối trọng khi người dùng bảo trì thang máy.
2. Nguyên lý hoạt động của thang máy

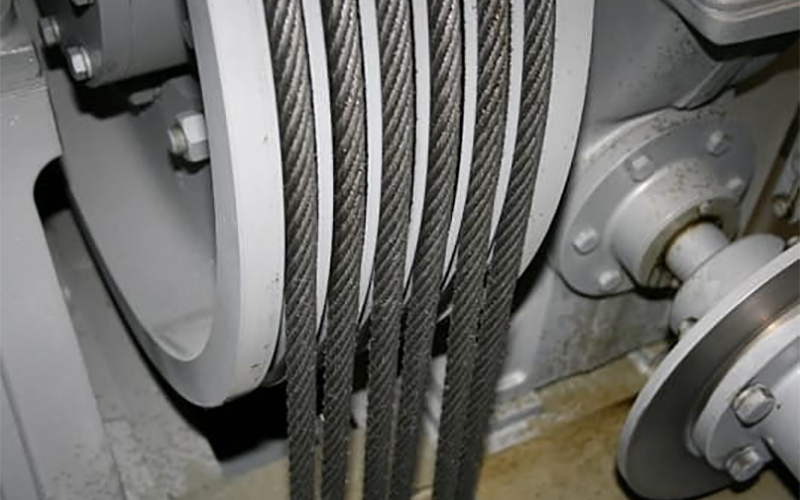

Các ròng rọc được kết nối với động cơ motor, khi motor quay làm ròng rọc quay. Khi đó ròng rọc sẽ làm cho dây cáp di chuyển và kéo cabin thang máy di chuyển theo hướng đã được thiết lập trước. Và khi động cơ quay theo chiều ngược lại thì ròng rọc quay theo chiều ngược lại và thang máy di chuyển ngược lại theo chiều đã thiết lập.
Cabin thang máy và đối trọng di chuyển trên rail hướng dẫn theo hai bên giếng thang. Rail và đối trọng giúp giữ Cabin được di chuyển đúng hướng hành trình tránh lắc lư qua lại và dừng an toàn trong các trường hợp khẩn cấp.
Tìm hiểu “Những quy định mới nhất về kiểm định thang máy năm 2022“.
